Цвета темы и цветовые схемы

Deneb предоставляет два способа связать визуал с текущей темой отчёта:

• Доступ через выражения с использованием пользовательской функции.
• Пользовательские цветовые схемы Vega.

Оба способа обращаются к теме во время выполнения. Если вы измените цвета темы, Deneb автоматически обновит связанные с ними цвета визуала.

Доступ через выражения с pbiColor

В Deneb есть пользовательская функция pbiColor, которую можно использовать в выражениях Vega или Vega-Lite:

pbiColor(index|name, shadePercent = 0)

• Первый параметр (index или name) предоставляет доступ к соответствующему цвету темы:

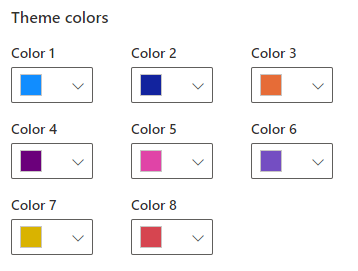

  • index — индекс цвета в палитре темы Power BI, отсчитываемый от нуля:

    • 0 = цвет темы 1.
    • 1 = цвет темы 2.
    • 2 = цвет темы 3.
    • И так далее.

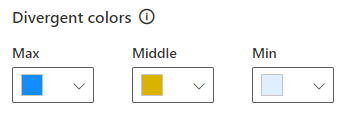

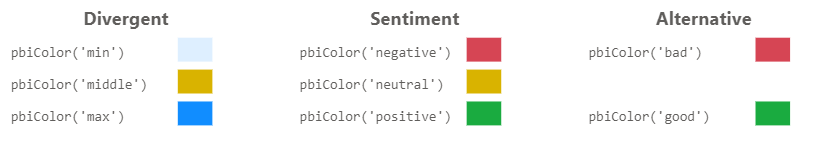

  • name — строка в одинарных кавычках, задающая именованный цвет из конфигурации темы. Допустимые имена:

    • min / middle / max — цвета расходящейся шкалы.
    • negative / neutral / positive — цвета для отрицательной, нейтральной и положительной оценки.
    • Power BI также предоставляет имена bad и good: при желании их можно использовать вместо negative и positive.

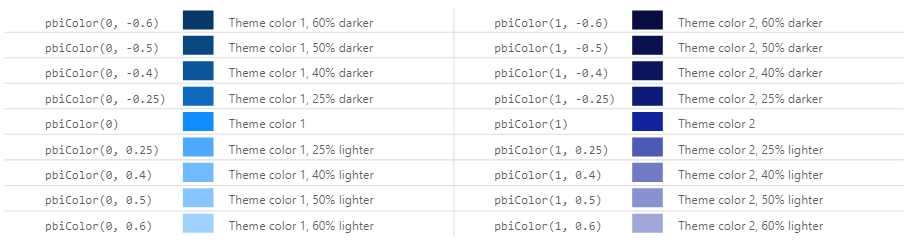

• shadePercent — необязательное десятичное значение от -1 (−100%) до 1 (100%).

  • Если оно задано, цвет затемняется при значении меньше нуля или осветляется при значении больше нуля на указанную величину.
  • Это позволяет получить оттенки цветов темы, как в палитре выбора цвета Power BI.

Например, чтобы задать свойству color примитива bar первый цвет темы, используйте следующие свойства примитива:

{
  ...
  "mark": {
    ...
    "color": {
      "expr": "pbiColor(0)"
    }
  }
}

Для стандартной темы результат будет выглядеть так для первых двух цветов (#118DFF и #12239E):

Цветовые схемы Power BI

Эти схемы можно использовать везде, где шкала Vega или Vega-Lite допускает указание цветовой схемы:

{
  ...
  "encoding": {
    "color": {
      "field": "City",
      "legend": null,
      "scale": {"scheme": "pbiColorNominal"}
    }
  }
  ...
}

{
  ...
  "scales": [
    {
      "name": "color",
      "type": "ordinal",
      "domain": {
        "data": "dataset",
        "field": "City",
        "sort": true
      },
      "range": {
        "scheme": "pbiColorOrdinal"
      }
    }
  ],
  ...
}

Доступные схемы описаны ниже.

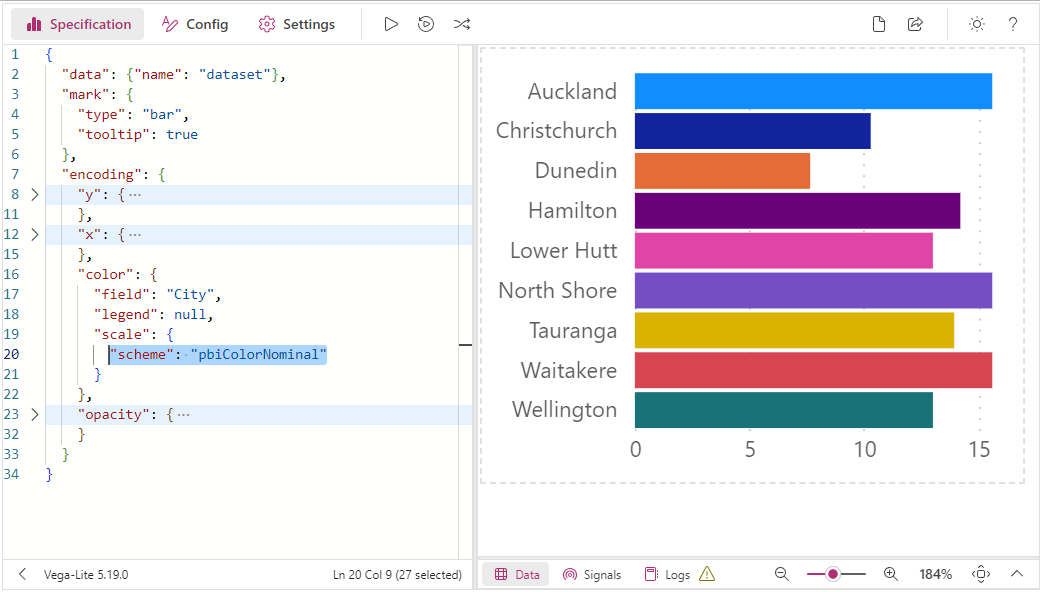

pbiColorNominal

Схема pbiColorNominal предназначена для номинальных, то есть дискретных категорий, и соответствует цветам текущей темы Power BI:

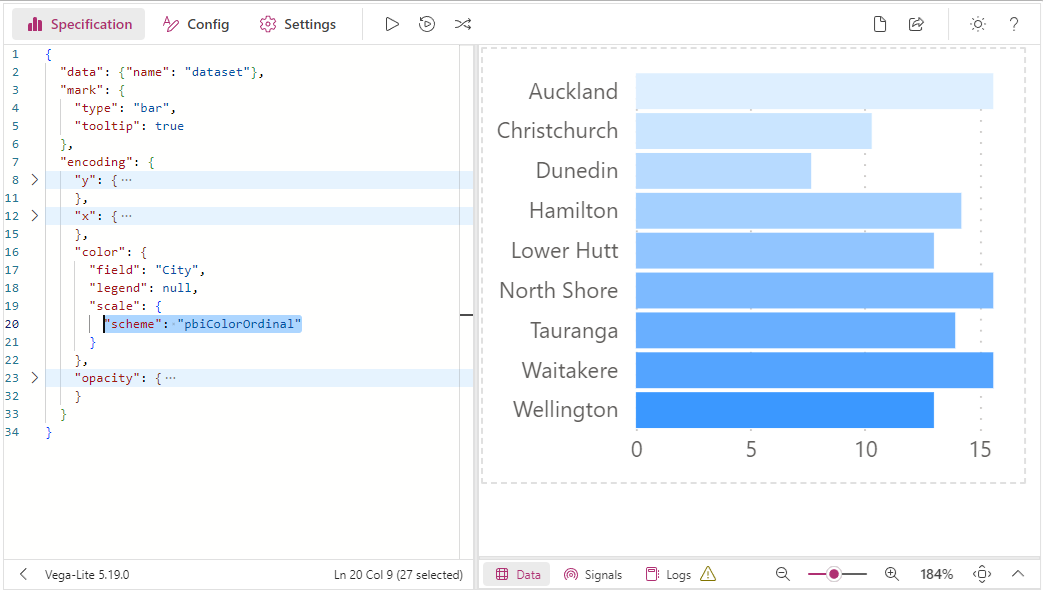

pbiColorOrdinal

Схема pbiColorOrdinal предназначена для порядковых категорий. Она создаёт цветовую шкалу от минимального (Min) до максимального (Max) цвета расходящейся шкалы текущей темы Power BI, без среднего цвета (Middle):

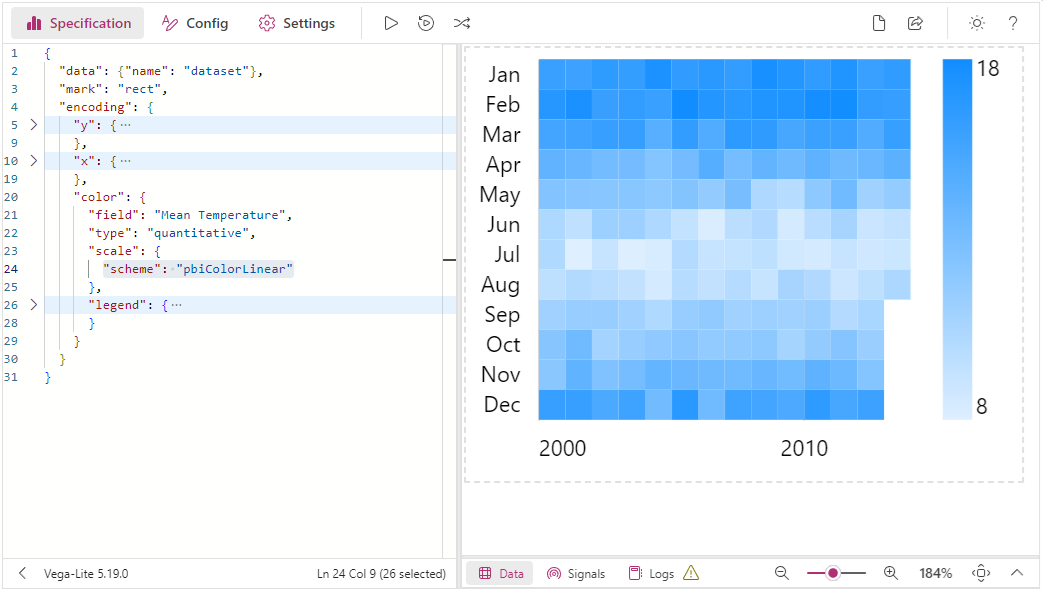

pbiColorLinear

Схема pbiColorLinear создаёт интерполированный градиент от минимального (Min) до максимального (Max) цвета расходящейся шкалы текущей темы Power BI, без среднего цвета (Middle):

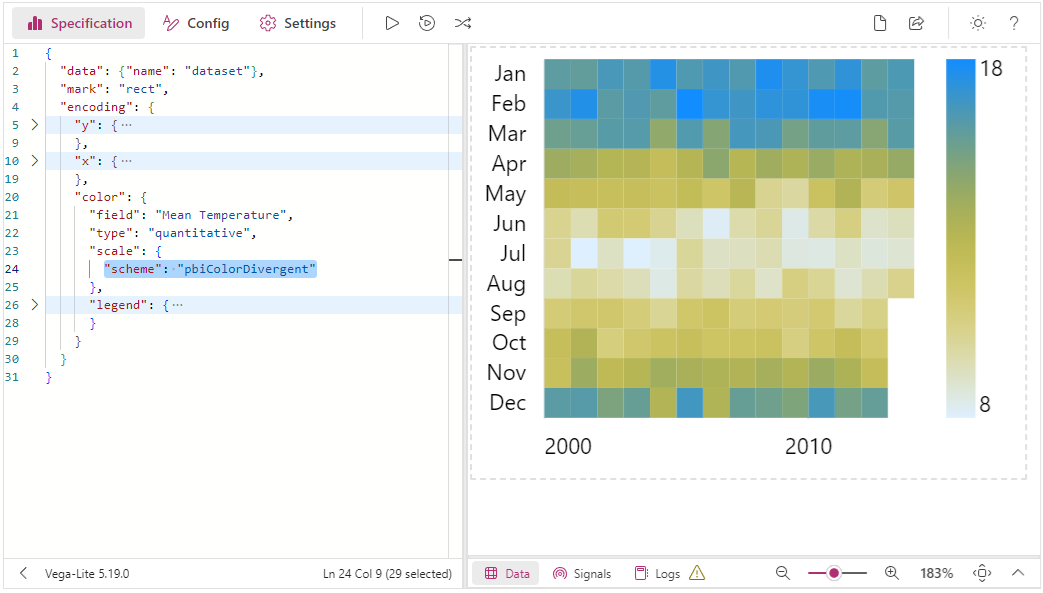

pbiColorDivergent

Схема pbiColorDivergent создаёт интерполированный градиент от минимального (Min) до максимального (Max) цвета расходящейся шкалы текущей темы Power BI, включая средний цвет (Middle):

Дискретные порядковые цвета

Как отмечалось выше, число цветов порядковой палитры ограничено: это заданные вручную значения, а не непрерывный градиент. Если подобрать их число неправильно, можно столкнуться с описанными ниже проблемами. После примеров рассмотрим, как их избежать.

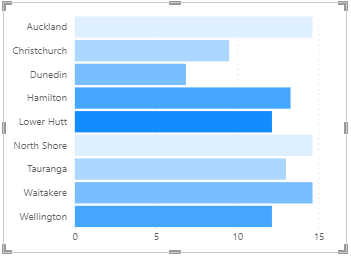

Проблема № 1: мало дискретных цветов — повторение палитры

Если выделить палитре, например, 5 дискретных цветов, но значений окажется больше, цвета начнут повторяться:

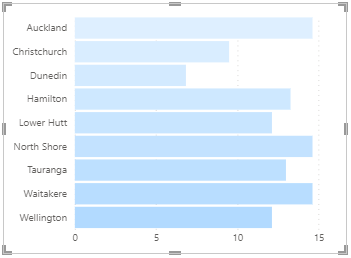

Проблема № 2: мало дискретных значений — неразличимый градиент

Если попытаться избежать повторений и задать предполагаемое число цветов, например 50, результат при меньшем числе категорий тоже может оказаться неудовлетворительным:

Управление через свойства

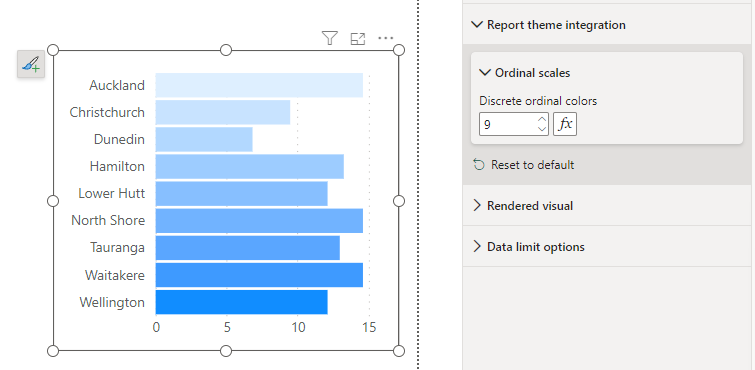

Меню Report Theme Integration в панели форматирования Power BI позволяет задать число значений свойством Discrete Ordinal Colors:

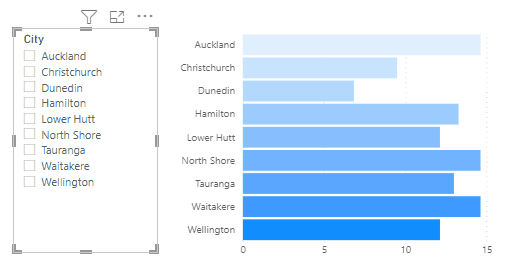

Поскольку заранее число значений может быть неизвестно, свойство поддерживает условное форматирование. Его можно связать с мерой, вычисляющей число уникальных категорий. Тогда промежуточные цвета будут назначаться и вычисляться динамически:
