Редактор визуала

В редакторе визуала задаются спецификация, конфигурация и другие настройки.

Открытие редактора

Редактор доступен только при редактировании отчёта — в Power BI Desktop или в службе Power BI. При обычном просмотре отчёта в службе или другом приложении редактирование недоступно, поэтому конечные пользователи не увидят соответствующие команды.

Сначала передайте визуалу данные: добавьте нужные столбцы и меры в область Values.

После этого откройте меню заголовка визуала — многоточие — и выберите Edit («Изменить»):

Визуал перейдёт в режим фокусировки, и появится редактор для создания или изменения спецификации.

Устройство интерфейса

По умолчанию панель редактора визуала расположена слева, а результат отрисовки спецификации показан в области предпросмотра справа. Например:

Область предпросмотра

Перед открытием редактора Deneb запоминает размеры визуала и показывает его в масштабе 100%. Это позволяет оценить, как диаграмма будет выглядеть в границах визуала после возвращения к отчёту.

Пунктир показывает границы визуала в обычном режиме. Power BI не позволяет визуалам самостоятельно менять размеры. Чтобы изменить ширину или высоту в отчёте, выйдите из расширенного редактора, измените размер визуала и откройте редактор снова.

Если визуал не помещается целиком при масштабе 100%, используйте инструменты масштабирования панели предпросмотра или измените размер либо сверните панель редактора.

Чтобы скрыть обозначение границы, выберите Editor → Show Boundary Marker → OFF на панели форматирования Power BI:

Положение панели редактора

Если удобнее расположить редактор справа, выберите Editor → Position → Right на панели форматирования Power BI:

Размер шрифта JSON-редактора

Чтобы изменить размер шрифта при редактировании JSON, выберите Editor → JSON Editor Font Size на панели форматирования Power BI:

Перенос строк

По умолчанию текст, выходящий за ширину редактора, переносится на новую строку. Отключив Editor → Word Wrap на панели форматирования Power BI, можно оставить содержимое на одной строке; при необходимости редактор покажет горизонтальную полосу прокрутки.

Поле слева и номера строк

По умолчанию редактор показывает номера строк в левом поле.

• Чтобы скрыть это поле, отключите Editor → Line Gutter на панели форматирования Power BI.
• Либо оставьте поле, чтобы можно было сворачивать и разворачивать разделы JSON, но скройте номера строк, отключив Editor → Line Numbers.

Панель редактора визуала

Панель Visual Editor используется для выполнения действий на этом экране:

• Её можно сворачивать и разворачивать, как другие панели Power BI. Это удобно при просмотре создаваемой визуализации.

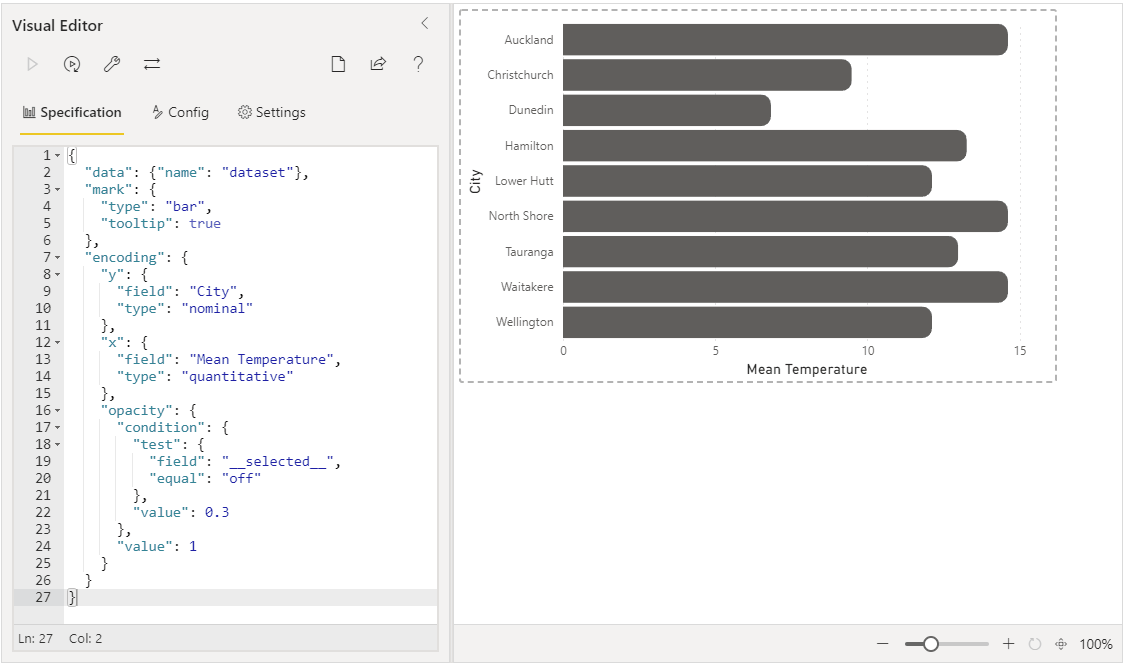

• Перетаскивая разделитель, можно увеличить панель максимум до 60% видимого холста.
• Двойное нажатие на разделитель возвращает стандартный размер — 40% видимого холста.

Панель команд

Команды расположены слева направо в следующем порядке.

Применение — Ctrl + Enter

• Применяет изменения вкладок Specification и Config, обновляя визуал.
• Команда отключена, если включено автоматическое применение изменений.

Переключение автоматического применения — Ctrl + Shift + Enter

• Применяет изменения в редакторах Specification и Config во время ввода.
• При включении команда Apply становится недоступной.

Исправление и форматирование JSON — Ctrl + Alt + R

• Пытается исправить простые опечатки в JSON и отформатировать его с отступами.
• Инструмент исправляет очевидные ошибки, но в некоторых случаях восстановить JSON автоматически не удаётся. Тогда над редактором появится сообщение и потребуется исправление вручную.
• В таких случаях нажмите сведения об ошибке справа внизу, чтобы изучить её и использовать полученную информацию для исправления. Например:

Изменение сопоставления полей спецификации — Ctrl + Alt + F

• Позволяет переназначить столбцы или меры, привязанные к кодированиям или выражениям спецификации.
• Подробнее см. на странице набора данных.

Новая спецификация — Ctrl + Alt + N

• Открывает окно Create New Specification.
• Оно позволяет заменить текущие Specification и Config минимальным набором JSON или выбрать один из простых встроенных шаблонов.
• Шаблоны сейчас поставляются с визуалом. Импорт пока не поддерживается, но авторы надеются добавить его в дальнейшем.

Создание JSON-шаблона — Ctrl + Alt + E

• Открывает окно Generate JSON Template.
• В нём можно создать экспортируемую версию спецификации. Подробнее см. в разделе «Создание шаблона».

Справка — Ctrl + Alt + H

• Power BI предложит подтвердить открытие сайта документации. После нажатия OK он откроется в новой вкладке браузера.

Вкладка редактора спецификации

• Здесь вводится и изменяется JSON спецификации.
  • Справочник спецификаций Vega.
  • Справочник спецификаций Vega-Lite.
• Чтобы увидеть результат, нажмите Apply или включите автоматическое применение при вводе.
• JSON должен соответствовать выбранному языку — Vega или Vega-Lite.

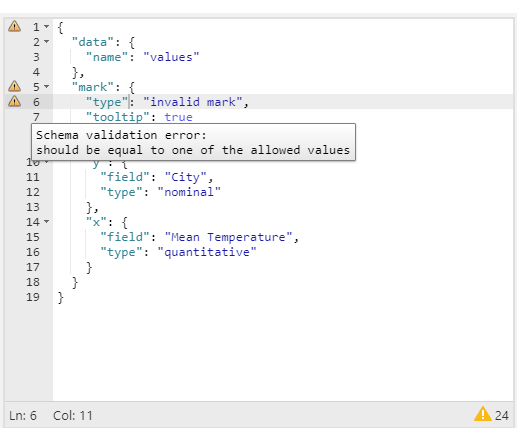

• Редактор проверяет спецификацию по схеме выбранного языка и показывает предупреждения:

Вкладка редактора конфигурации

• Здесь вводится и изменяется JSON конфигурации визуала.
  • Справочник конфигурации Vega.
  • Справочник конфигурации Vega-Lite.
• Для просмотра результата нажмите Apply или включите автоматическое применение.
• JSON должен быть допустимой конфигурацией выбранного языка.

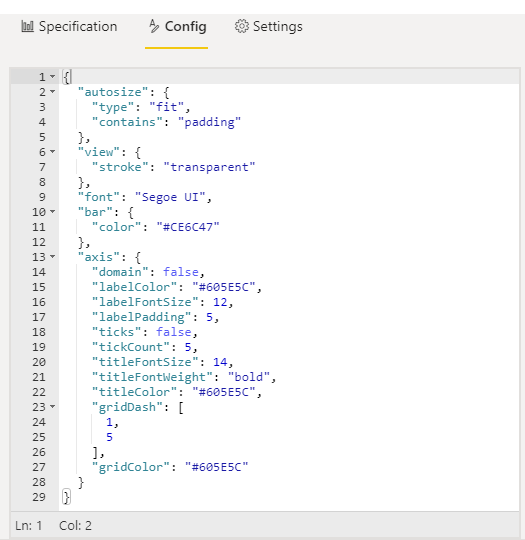

• Рекомендуется выносить в Config общие настройки оформления и хранить их отдельно от спецификации: так их проще переносить между визуалами. Например:

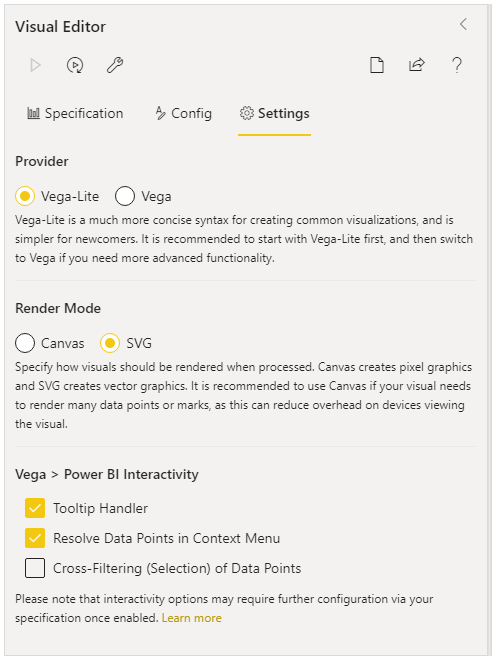

Вкладка настроек

• Вкладка задаёт поведение Deneb при формировании результата:



• Provider выбирает язык спецификации и конфигурации — Vega или Vega-Lite.

  • Vega-Lite проще для начинающих: записи короче, многие настройки выполняются автоматически.
  • Vega даёт больше контроля, но требует более глубокого изучения.

• Render Mode выбирает механизм отрисовки Vega при компиляции, разборе и построении визуализации.

  • Canvas создаёт растровое изображение.
  • SVG строит результат из векторных элементов.
  • Особенности выбора описаны в разделе «Производительность».

• Vega → Power BI Interactivity включает интерактивные возможности.

  • Для них нужна дополнительная настройка спецификации и внутренняя логика связи с Power BI, поэтому их можно включать по отдельности.
  • Подробнее см. в разделах «Интерактивность», «Подсказки», «Контекстное меню», «Перекрёстная фильтрация».

Панель инструментов области предпросмотра

Панель инструментов предоставляет дополнительные средства для работы с деталями. Слева направо расположены:

• Уменьшение масштаба предпросмотра на 10% — Ctrl + Alt + -.
• Ползунок масштаба от 10% до 300%.
• Увеличение масштаба предпросмотра на 10% — Ctrl + Alt + +.
• Предпросмотр в исходном размере — Ctrl + Alt + 0.
• Вписывание предпросмотра в доступную область — Ctrl + Alt + *.

Автодополнение столбцов и мер

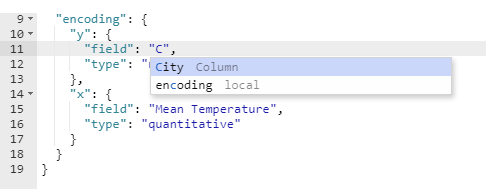

Спецификация состоит из текста, поэтому искать или вручную вводить имена мер и столбцов бывает неудобно. Имена полей, добавленных в область Values, доступны в автодополнении редактора спецификации вместе с указанием их типа:

Неприменённые изменения

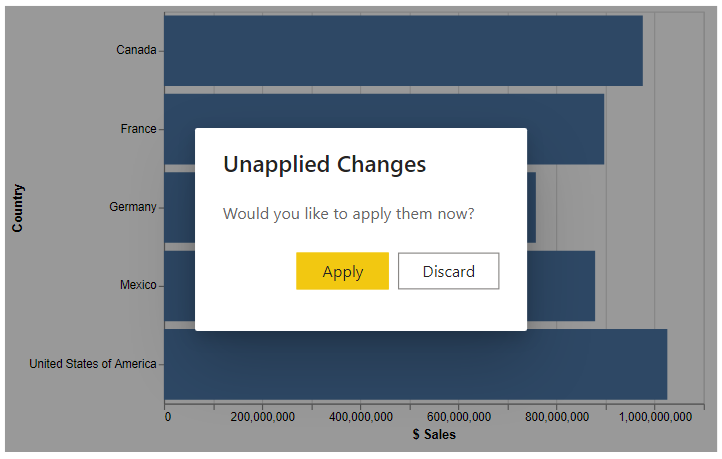

Если после редактирования нажать Back to report, не применив изменения, появится предупреждение:
